无轨密集架侧面导正系统介绍

无轨密集架侧面导正系统介绍

1、无轨道密集架取消地面轨道，增加侧面导正系统，保证密集架所占用的地面内畅通无阻，无障碍物，方便推车进入，防止管理人员跌倒，不破坏地面整体效果，避免破坏楼层的整体承重压力。

2、无轨密集架的导向架使用材料厚度δ≥2.5mm钢板经过两次折弯形成U 形，既能导向又能防止架体倾倒。

3、无轨密集架的护板顶部冲直径大于20的防滑凸包，其作用是既能防止人踩在上面的时候滑倒又起到美观作用。

4、无轨密集架的护板里面焊接了护板骨架，其主要所用是增加整个导正系统的刚性，与导向架配合防止架体倾倒；即使有时候整个人踩在上面，护板也不会变形。

5、无轨密集架大的导向槽采用20*36mm的实心方钢焊接而成，36mm 方向导向。

6、无轨密集架的导向滚轮中安装了优质6202轴承，其主要作用是在运行过程中更加顺畅，解决了在运行过程中前端与后端不同步的问题。

7、无轨密集架的导向滚轮是采用优质T10特钢、经数控车床加工、再经调质处理、导向处直径为Ø55 。导向滚轮在8、承载能力、导向稳定型、运行顺畅性和使用寿命等各个方面都具有优越性。

9承载轮：承载轮采用HT200灰口铸铁铁芯，铁芯厚度6mm~8mm, 外包PA66耐火耐磨材料，一次注塑成型，外直径(125 ± 3) ㎜，厚度为(52±3)㎜ , 单轮承重达800 公斤，不破坏地面。

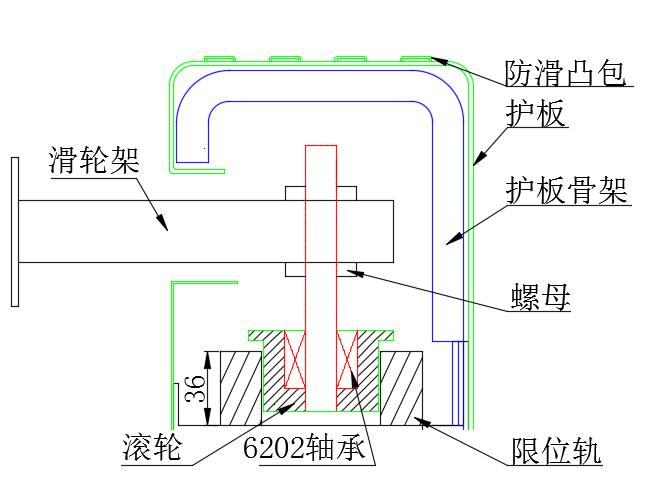

侧面导正系统

无轨密集架承载轮
